Définition du mot OVERCLOCKING,
Désigne l'opération par laquelle un processeur est placé sur une carte mère
Disposant d'une fréquence supérieure à celle prévue pour le CPU.
Le résultat n'est pas garanti : le processeur peut très bien ne pas supporter l'opération et brûler.
Et quand ont loupe son coup sa donne ca!!
L'Overclocking, c'est quoi?
Commençons par le commencement l'overclocking, que l'on a traduit officiellement en français par "surfréquençage" (que c'est moche ) et connu sous les abréviations "O/C" ou "OC",
Est une technique consistant à faire fonctionner son matériel informatique au delà de ses spécificités
Pour gagner un surplus de puissance, sans dépenser un sou!
L'idée qui a débuté sur les microprocesseurs vient du fait qu'un constructeur fabrique toute sa gamme
Suivant la même chaîne, puis teste individuellement chaque puce afin de lui attribuer sa fréquence finale,
Par un coefficient multiplicateur.
Mais comme ils sont tous issus de la même chaine, en théorie,
Rien n'empeche un processeur validé à une fréquence plus faible
De tourner à une fréquence plus élevée de la gamme
Il arrive aussi, qu'en fonction de la demande sur le marché,
Les fondeurs décident de renommer une partie de processeurs haut de gamme en milieu de gamme,
Car les ventes sont meilleures dans ce secteur,
Il est alors totalement possible de remonter sans peine la fréquence sur ces modèles.
Aujourd'hui, au vu de la complexité des circuits et la finesse de gravure
Qui se mesure en nanomètres une simple petite imperfection dans la qualité du silicium
Peut empêcher un CPU de monter plus haut que les autres, ou de surchauffer plus vite.
Inversement et c'est là le fun, la surprise et les joies de l'overclocking,
On peut très bien tomber sur un CPU plus pur que les autres et qui lui montera en flèche sans broncher,
Même avec sa tension d'origine.
L'overclocking fait aujourd'hui de plus en plus d'adeptes avec la vulgarisation de l'informatique,
Et devient même un argument marketing chez certains constructeurs de carte mères
Qui proposent une pléthore de réglages et de tensions pour en tirer un maximum de son matériel.

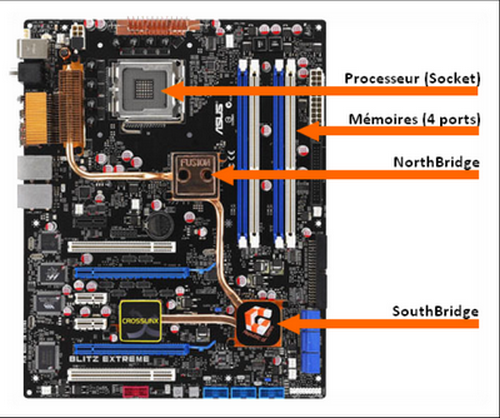

ARCHITECTURE
Tout d’abord, une carte mère est composée de plusieurs unités.
Celles qui nous intéressent pour l’overclocking
sont le processeur, le NorthBridge (chipset),
la mémoire et dans une moindre mesure le SouthBridge.
Le canal de communication entre le processeur,
la mémoire et le NorthBridge est communément appelé "FSB" pour Front Side
Bus. Lors d’un overclocking, nous allons en priorité augmenter la fréquence du FSB.
Les Core 2 Duo utilisent l’architecture "Quad Pumped" ou "Quad Data Rate".
Inventé il y plusieurs années par Intel
et présent dans un premier temps sur le Pentium 4,
ce mécanisme permet d’envoyé 4 signaux sur le FSB durant un seul cycle d’horloge.
Ceci à pour effet d’augmenter significativement la bande passante et de théoriquement
multiplier la fréquence du FSB par 4.
Ainsi,un processeur E6750 annoncé avec un FSB de 1333 MHz Quad Pumped
possède en fait une fréquence interne de 333 MHz.
On utilise principalement de la mémoire DDR2 et DDR3
Avec les dernières cartes mères compatibles Core 2 et Pentium Dual Core.
S’agissant de module DDR (Double Data Rate), l
a fréquence effective de ce type de mémoire est multipliée par 2.
Ainsi, de la mémoire DDR2 PC5300, certifiée pour être utilisée à 666 MHz (333 MHz DDR),
fonctionne en fait de manière synchrone avec un processeur
Doté d’un FSB de 333 MHz comme l’E6750, si l’on fait
abstraction du FSB Quad Pumped de 1333 MHz.
CHIPSETS
Cinq chipsets se partagent majoritairement le marché :
l’Intel i965P, l’Intel i975X, l’Intel P35, l’Intel X38 et le NVidia
NForce 6. Sur chipset Intel, la fréquence mémoire est intimement liée au FSB.
On parle alors de "synchronisation".
En effet, si l’on élève la fréquence du FSB,
celle de la mémoire va inévitablement augmenter suivant le ratio sélectionné.
BIOS
Le BIOS, Basic Input/Ouput System, est une mémoire morte utilisée par la carte mère
Comme système primitif d’entrée/sortie principalement lors du démarrage de la machine.
Il contient tous les paramètres nécessaires à l’overclocking
Et l’on y accéde aux premières secondes du démarrage en appuyant sur la touche Del ou F1.
Les menus les plus importants chez Asus sont "Advanced Menu",
chez Gigabyte, «MB Intelligent Tweaker" et chez MSI,
"Cell menu" ou "Frequency/Voltage Control".
Les BIOS Gigabyte auront tendance à frustrer plus d’un overclockeur,
car l’on ne peut pas spécifier les tensions exactes des composants,
ni connaître la tension nominale qui leur est appliquée.
RÉGLAGES DU BIOS
La principale difficulté de l’overclocking consiste en un paramétrage manuel
adéquat pour offrir des réglages stables permettant une montée aisée en fréquence.
Les réglages que vous allez effectuer dans cette section
Ne sont pas considérés comme de l’overclocking,
Mais plutôt comme une "désautomatisation" des paramètres.
Par la même occasion,
cette procédure vous permettra de vous familiariser rapidement avec le BIOS.
Afin d’éviter tout problème de stabilité lorsque vous augmenterez le FSB,
fixez la fréquence du port PCI-Express à 100 MHz et celle du port PCI,
Si ce réglage est disponible, à 33 MHz, bien que la plupart des cartes mères récentes
ne fassent pas fluctuer ces paramètres en fonction du FSB.
Vous pouvez également désactiver le Spread Spectrum,
une méthode de modulation alternative nuisant dans de rares cas à la montée en fréquence.
N’oubliez pas de sauvegarder le BIOS en quittant
Et de noter les réglages effectués pour un rétablissement rapide des paramètres
en cas de réinitialisation du BIOS par Clear CMOS.
PROCESSEUR
COEFFICIENT ET FRÉQUENCE FSB
La fréquence du CPU s’obtient en multipliant son coefficient par sa fréquence interne,
Que l’on appelle par abus de langage "FSB" (non Quad Pumped).
Le coefficient peut varier entre 6 et sa valeur maximale.
Seuls les CPU Extreme Edition, comme l’X6850,
disposent d’un coefficient non limité vers le haut.
Le coefficient multiplicateur est appelé "CPU Ratio Support" ou "CPU Ratio Control"
Chez Asus et "CPU Clock Ratio" chez Gigabyte et MSI.
Placez simplement ce paramètre à sa valeur maximale.
La terminologie utilisée par les constructeurs pour le FSB est habituellement
"CPU Frequency" chez Asus, "CPU Host Frequency" chez Gigabyte
Et "CPU FSB Frequency" chez MSI.
En vous aidant du tableau récapitulatif,
spécifiez le FSB correspondant à votre CPU dans le BIOS.
Sur certains chipsets NForce 6, notamment chez Asus,
vous devrez entrer la fréquence Quad Pumped.
Ce réglage est appelé "FSB QDR".
MÉMOIRE
AUGMENTATION DU FSB
Si vous êtes un débutant et que vous ne connaissez pas les capacités de votre matériel,
augmentez le FSB par pas de 20 MHz.
Le chargement de Windows est une étape indiquant approximativement la stabilité d’une machine.
Ainsi, si votre système d’exploitation se lance correctement,
redémarrez le PC et augmentez à nouveau le FSB.
Accessoirement, vous pouvez tester plus en profondeur la stabilité de votre machine avec OCCT.
Si vous utilisez un chipset Intel, vous serez tôt ou tard limité
Par les capacités de votre mémoire lors de la montée du FSB.
Toutefois, il est bon de savoir que les kits de mémoires haut de gamme
Permettent généralement des overclockings généreux.
N’oubliez pas de tester fréquemment votre mémoire avec MemTest86+
dès lors que sa fréquence dépasse ses spécifications d’origine.
